उत्पाद विवरण:
|
| तकनीकी मानक: | (EU)2019/1170, मद सं.MED/4.49.SOLAS 74 यथासंशोधित, विनियम V/23 और X/3, IMO Res.A.1045(27), IMO MSC.1 | पायलट सीढ़ी भागों: | रबर स्टेप (अंतिम चार चरण), वुड स्टेप, स्प्रेडर (प्रीवेंटर स्टेप), स्टेप फिक्सिंग पीस, रस्सी से बना ह |
|---|---|---|---|
| चरण संख्या: | 6-85, अनुकूलित | लम्बाई: | अधिकतम 28 मीटर, अनुकूलित |
| प्रमाणपत्र: | प्रकार अनुमोदन, ईसी मेड प्रकार अनुमोदन आदि | अंकन: | ISO799-1-2019 के अनुसार, अनुरूपता का मेड चिह्न |
| प्रमुखता देना: | पायलट मरीन रोप लैडर,मरीन रोप लैडर 28m,EC MED मरीन रोप लैडर |
||
आईएसओ 799-2019 समुद्री पायलट रस्सी सीढ़ी
विवरण:
आईएसओ 799-2019 समुद्री पायलट रस्सी सीढ़ी एक प्रकार की रस्सी सीढ़ी है, आमतौर पर कठोर लकड़ी से बनाई जाती है और पायलटों को सवार करने और उतारने के लिए उपयोग की जाती है। यह सोलास समुद्री सुरक्षित उपकरण के लिए एक महत्वपूर्ण उपकरण है।स्प्रेडर स्टेप (Preventer Step) और चुंबक के साथ, पायलट सीढ़ी समुद्री परिस्थितियों के प्रकारों में सुरक्षा के साथ काम कर सकती है। पायलट सीढ़ी मोल्डो-प्रतिरोधी मैनिला या सीजल रस्सी से बने साइड रस्सी के साथ आईएसओ 1181:1990गुणवत्ता 1.
मुख्य तकनीकी विनिर्देश:
रस्सी:रस्सियों को मोल्ड प्रतिरोधी मैनिला या थर्मल ट्रीट्ड पॉलिएस्टर रस्सी होना चाहिए जिसमें पॉलीप्रोपाइलीन कोर होना चाहिए और उन्हें कवर नहीं किया जाना चाहिए। रस्सियों का व्यास 57 मिमी से कम नहीं होना चाहिए,और 24KN से अधिक की ब्रेकिंग ताकत है.
चरण:साइड रस्सियों के आंतरिक किनारे की दूरी 400 मिमी से अधिक होनी चाहिए, कदम की चौड़ाई 115 मिमी से कम नहीं होनी चाहिए, और मोटाई 25 मिमी से कम नहीं होनी चाहिए। कदम गैर-पर्ची होना चाहिए,कठोर लकड़ी के चरण बिना गाँठ और समान रूप से 330±20 मिमी पर दूर.
रबर स्टेप:निचले चार चरणों को लचीले सिंथेटिक कच्चे माल या रबर से बनाया जा सकता है यदि यह पर्याप्त शक्ति और कठोरता का हो। रबर चरणों को लकड़ी के चरणों के समान आवश्यक आयामों के होने चाहिए।
प्रसारक:स्प्रेडर में सामान्य चरणों के समान विनिर्देश होने चाहिए, लेकिन स्प्रेडर की लंबाई 1.8 मीटर से कम नहीं होनी चाहिए।
चरण फिक्सिंग टुकड़ाःलकड़ी या प्लास्टिक होना चाहिए
लगाव हार्डवेयर:रस्सी और सीढ़ियों के लिए लगाव हार्डवेयर संक्षारण प्रतिरोधी होना चाहिए, या इसी तरह की संक्षारण प्रतिरोधी सामग्री से बने होना चाहिए।
आईएसओ 799-2019 समुद्री पायलट रस्सी सीढ़ी का परीक्षण
| परीक्षण | परीक्षण के लिए वस्तु | परीक्षण प्रक्रिया | स्वीकृति मानदंड |
| दृश्य परीक्षा |
पूरी तरह से इकट्ठी सीढ़ी। | खंड 4 में विनिर्माण आवश्यकताओं और निर्माता के चित्रों की तुलना करें। | सीढ़ी को खंड 4 में निर्माण आवश्यकताओं के अनुरूप होना चाहिए और निर्माता के चित्रों के अनुसार बनाया जाना चाहिए। |
| चरण लचीलापन | छह कदम, जिनमें प्रत्येक अलग प्रकार के कम से कम एक कदम शामिल होंगे, यदि वे सीढ़ियों में उपयोग किए जाने वाले कदमों से अलग हैं तो प्रतिस्थापन कदम भी शामिल होंगे। | प्रत्येक कदम को एक जोड़ी समर्थन पर रखें जहां साइड रस्सियों को सामान्य रूप से कदम से गुजरना चाहिए।चरण के केंद्र में 100 मिमी चौड़े संपर्क क्षेत्र पर कम से कम 1 मिनट के लिए एक समान रूप से एक स्थिर भार लागू करेंभार 3,0 kN होना चाहिए | लोड के तहत चरण के केंद्र में विक्षोभ 25 मिमी से अधिक नहीं होना चाहिए। लोड को हटाए जाने के बाद कोई अवशिष्ट विक्षोभ नहीं होना चाहिए और चरण को पुनः प्राप्त करने की अनुमति दी जानी चाहिए। |
| स्टेप फ्रिकटन |
एक कदम प्रत्येक अलग कदम की सतह में होना चाहिए एक धातु हुक जिसका भार 1,5 से 3,0 किलोग्राम के बीच है धातु के ब्लॉक की समतल सतह 100 मिमी चौड़ी और 135 मिमी लम्बी नहीं होनी चाहिए। समतल सतह पर चमड़े या संरचना जूते के तल की सामग्री संलग्न होनी चाहिए। |
एक स्तर में संदर्भ चरण सेट करें
प्रक्रिया को मानक संदर्भ चरण और पानी के नीचे ब्लॉक के साथ दोहराएं।
प्रक्रिया को सूखी और गीली दोनों स्थितियों में प्रत्येक अलग सीढ़ी चरण का उपयोग करके दोहराएं। |
जिन कोणों पर ब्लॉक शुरू होता है la स्लाइड पर सूखी और नमी से चढ़ने की सीढ़ी से अधिक या बराबर होना चाहिए मानक संदर्भ चरण के लिए मापा गया संबंधित कोण। |
| कदम की सतह स्थायित्व |
एक कदम प्रत्येक अलग
चरण घर्षण परीक्षण में वर्णित प्रकार का एक धातु का ब्लॉक, जो परीक्षण चरण पर आगे और पीछे स्लाइड करते समय 380 एन का ऊर्ध्वाधर भार लागू करने में सक्षम हो |
सीढ़ी को क्षैतिज स्थिति में स्थिर करें, लोड किए गए ब्लॉक को उस पर आराम दें। ब्लॉक को सीढ़ी की सतह के एक छोर से दूसरे छोर तक आगे और पीछे ले जाएं और उसी रेखा में वापस जाएं,कुल 1500 चक्रों के लिए.
सूखी और गीली दोनों स्थितियों में पहने हुए चरण पर चरण घर्षण परीक्षण दोहराएं, यह सुनिश्चित करते हुए कि स्लाइडिंग ब्लॉक पूरी तरह से पहने हुए सतह पर आराम कर रहा है |
जिन कोणों पर ब्लॉक सूखी और पर फिसलने के लिए शुरू होता है नमी से चढ़ने की सीढ़ी से अधिक या बराबर होना चाहिए संबंधित कोण मानक के लिए मापा गया संदर्भ चरण। |
| सीढ़ी और कदम अनुलग्नक शक्ति |
पूरी तरह से इकट्ठे सीढ़ी सबसे लम्बी लंबाई |
सीढ़ी को ऊर्ध्वाधर लटकाकर उसकी पूरी लंबाई तक लटकाएं या सीढ़ी को क्षैतिज सतह पर उसकी पूरी लंबाई तक बढ़ाएं, सीढ़ी के ऊपरी छोर को अपने स्वयं के अटैचमेंट का उपयोग करके सुरक्षित रखें।8 का स्थैतिक भार लागू करें.8 Kn कम से कम 1 मिनट की अवधि के लिए निचले कदम पर व्यापक रूप से वितरित किया जाता है, ताकि कदम लगाव फिटिंग के माध्यम से साइड रस्सियों के बीच भार समान रूप से लागू किया जाए।प्रक्रिया को पांच अलग-अलग चरणों में दोहराएं, सिवाय इसके कि सीढ़ी को पूरी लंबाई पर लटकना आवश्यक नहीं है और केवल परीक्षण के तहत कदम,इसके साइड रोप अटैचमेंट और स्टेप अटैचमेंट फिटिंग के ठीक ऊपर के साइड रोप को लोड के अधीन होना आवश्यक है | सीढ़ियाँ न तो टूटेंगी और न ही दरारें किसी भी चरण के बीच संलग्नक और एक रस्सी भी ढीली न होगी या तोड़ना साइड रस्सियों किसी भी समर्थन नहीं करना चाहिए अवलोकन योग्य क्षति, लम्बाई या विरूपण कि ramains जब परीक्षण भार हटा दिया जाता है |
| अनरोलिंग | अनुमोदित होने वाली सबसे लम्बी पूरी तरह से इकट्ठी सीढ़ी | घुमावदार सीढ़ी के लंगर लगाने वाले फिक्स्चर को किसी दीवार या संरचना से दूर एक ऐसी जगह पर लगाएं जो इसे स्वतंत्र रूप से गिरने से रोके और जहां यह ऊर्ध्वाधर लटक सके।सीढ़ी को स्वतंत्र रूप से रोल करने दें. |
चरणों और संलग्नक सीढ़ी को ऐसा क्षतिग्रस्त नहीं होना चाहिए जिससे इसका उपयोग करना असुरक्षित हो। |

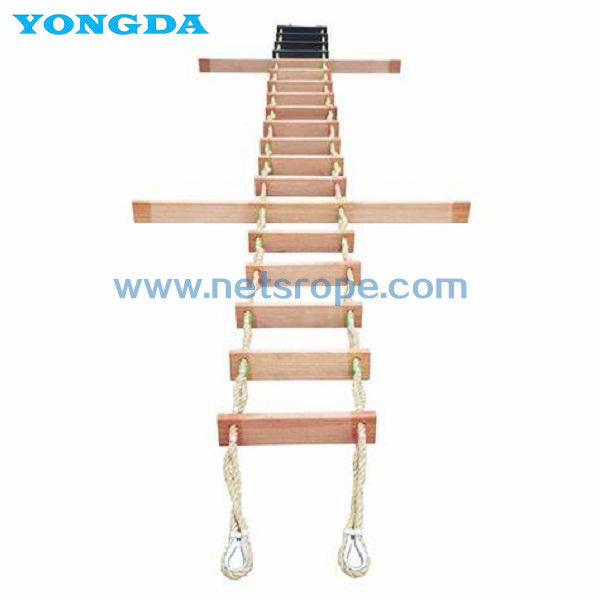

आईएसओ 799-2019 समुद्री पायलट रस्सी सीढ़ी का विवरणः

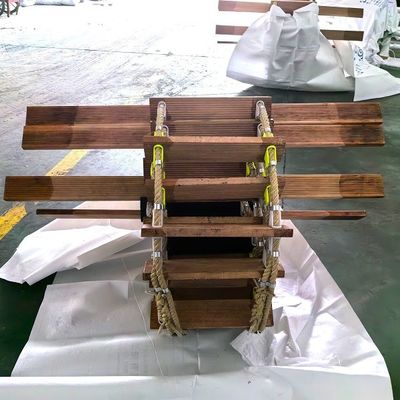

आईएसओ 799-2019 समुद्री पायलट रस्सी सीढ़ी का उत्पादः
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: क्या आप कारखाना या व्यापारिक कंपनी हैं?
ए0: हम सिंथेटिक रस्सी, रस्सी जाल, रस्सी सीढ़ी आदि के लिए एक पेशेवर निर्माता हैं।
Q1: पैकिंग की आपकी शर्तें क्या हैं?
A1: हम पैकेज के लिए सिंथेटिक बैग का उपयोग करते हैं। हम आपके अनुमोदन के बाद आपके ब्रांड में सामान पैक कर सकते हैं।
Q2: आपके भुगतान की शर्तें क्या हैं?
A2: T/T और LC.
Q3: आपकी डिलीवरी की शर्तें क्या हैं?
A3: EXW, FOB, CFR, CIF, DDU।
प्रश्न 4: आपके वितरण समय के बारे में क्या?
A4: आम तौर पर, यह भुगतान प्राप्त करने के बाद 1 से 7 दिन लगेंगे। विशिष्ट वितरण समय उत्पादों और मात्रा पर निर्भर करता है।
Q5: आप नमूने के अनुसार उत्पादन कर सकते हैं?
ए 5: हाँ, हम आपके नमूनों या चित्रों के रूप में उत्पादन कर सकते हैं।
प्रश्न 6: आपकी नमूना नीति क्या है?
A6: हम नमूना आपूर्ति कर सकते हैं यह स्टॉक उपलब्ध है, जबकि कूरियर लागत और नमूना लागत (यह निर्भर करता है) खरीदार द्वारा कवर किया जाना है। यह अगले समय आदेश के लिए वापस कर दिया जाएगा।
प्रश्न 7: क्या आप डिलीवरी से पहले अपने सभी सामानों का परीक्षण करते हैं?
A7: हम स्नान द्वारा हमारे तैयार उत्पादों और कच्चे माल का परीक्षण करते हैं, और मामले से मामले में तीसरे पक्ष द्वारा आवश्यकता के रूप में
व्यक्ति से संपर्क करें: Sales Team
